復合式破碎機簡稱復合破，因其采用立軸式上下安置結構設計，所以又被稱為立式粉碎機、立式?jīng)_擊式破碎機，它是制砂生產線和破碎生產線中通用設備之一。該復合破碎機技術結合國內外同類破碎機技術優點，以節能為目的，對主要技術參數進行設計優化而成的新型細碎、粗磨產品。

復合式破碎機應用范圍

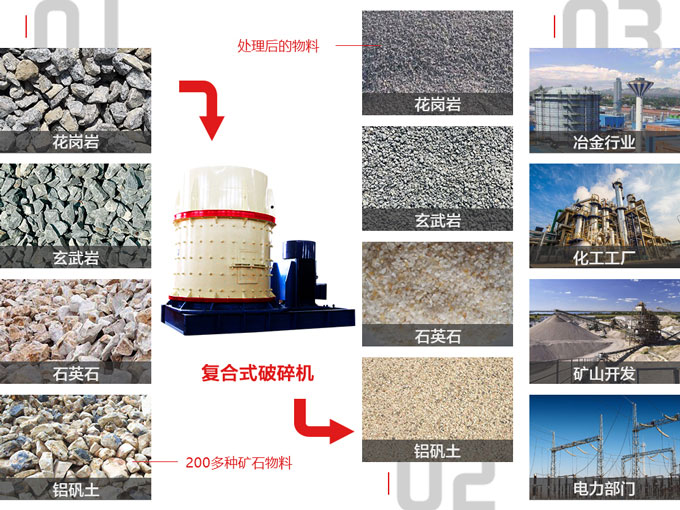

復合式破碎機（復合破）廣泛應用于各種礦石、水泥、石膏、石灰石、白云石、石英石、煤矸石、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬及特殊的硬材料破碎。在機制砂石和各種冶金渣破碎領域得到廣泛應用，與其他類型的破碎機相比有較高的收益成效，目前在世界上是代替錐碎機、對輥破、球磨機的較佳機型。

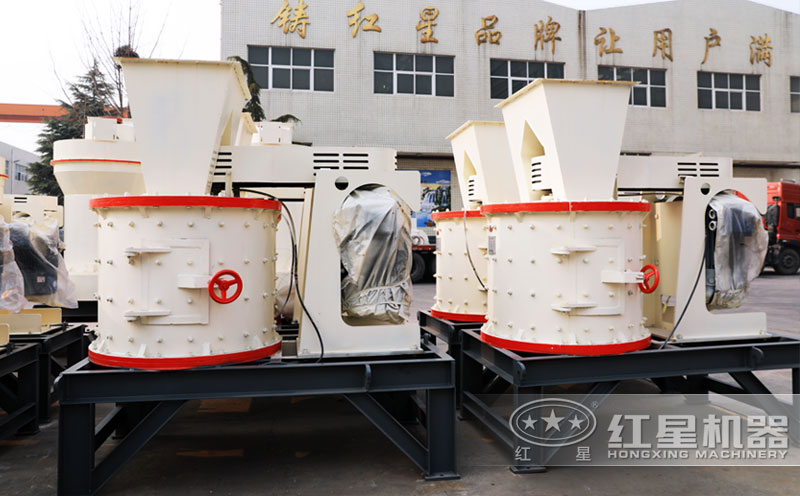

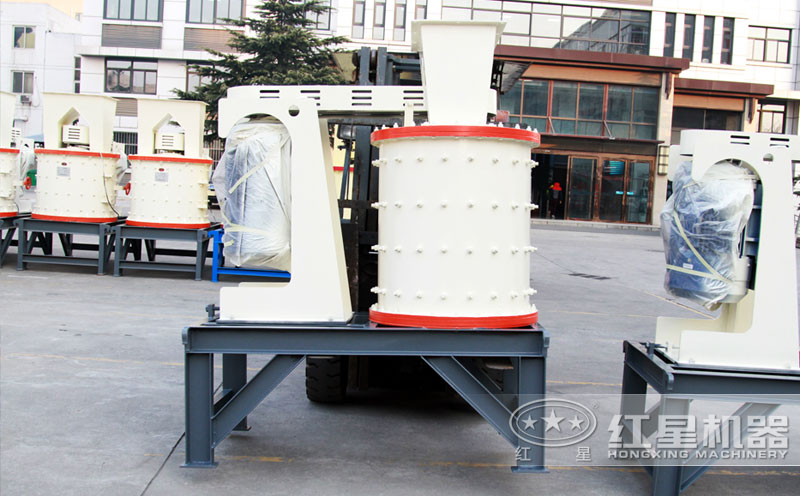

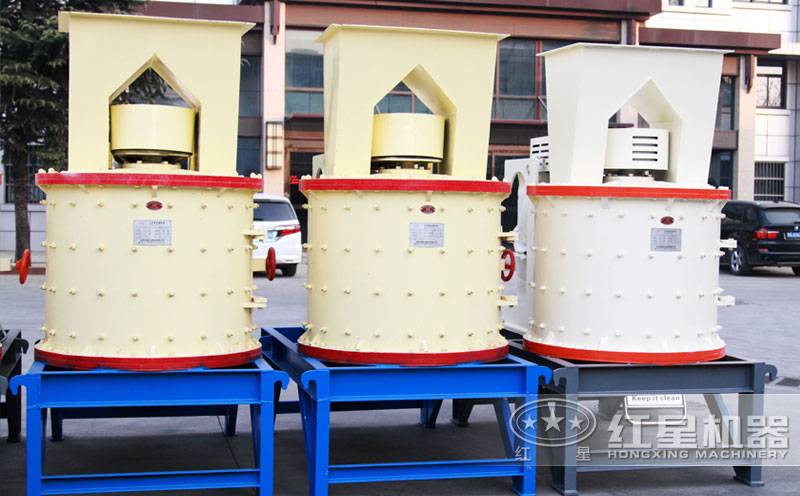

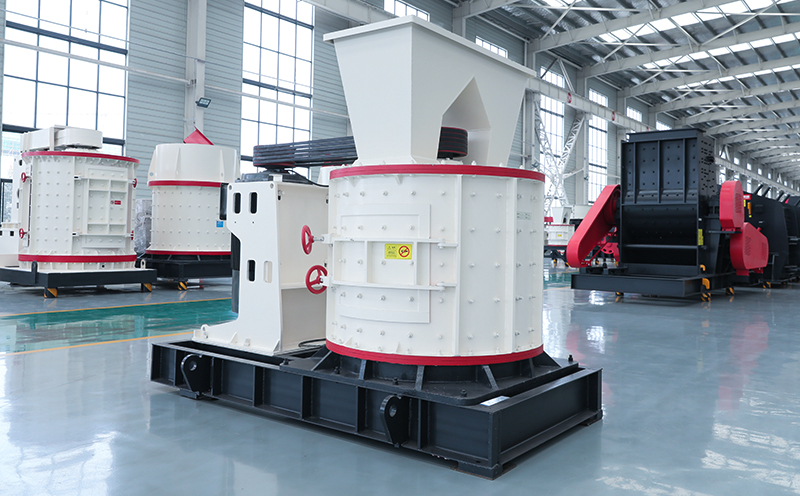

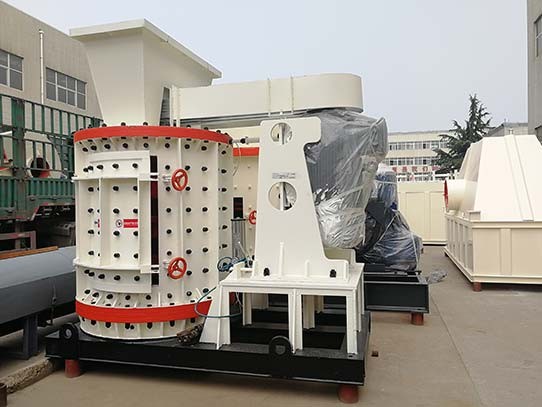

紅星生產的復合式破碎機圖片

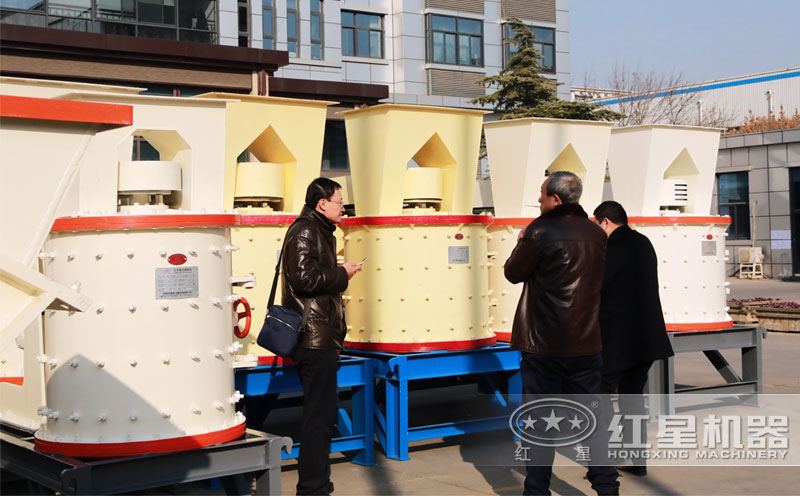

其外觀設計精美大氣，顏色以黃、紅、藍為主，運行效率較高，以下是紅星機器提供廠區實物高清圖，供廣大客戶作為購機參考，可隨時聯系在線客服，預約來廠參觀，紅星機器專車接送！

復合式破碎機亮點介紹

a、復合式破碎的板錘和轉子是剛性聯結的，利用整個轉子的慣性對物料進行沖擊，可以獲得較大的速度和動能，使其破碎更加容易、耗能更低。

b、破碎腔結構設計較大，使物料在其中有一定的活動空間，物料受到?jīng)_擊作用，經過多次反復打擊能得到充分破碎。

c、粉碎效率高、能量消耗低，成沙合格率高。

d、破碎比大，能達到15-20左右，有利于減少破碎段數，簡化工藝流程，節省投資、降低生產成本。

e、結構構造簡單、便于生產，且操作維修也非常方便。

紅星復合式破碎機創新亮點介紹

f、采用新型的轉子設計結構（反擊式破碎鋼盤結構和錘式破碎的錘盤交錯布置），有效增強了破碎機的工作性能。

g、新型錘頭結構設計，摒棄傳統整體式結構設計，采用組合式結構設計，只需更換磨損嚴重部分，大大提高錘頭的使用壽命，有效降低生產費用和設備易損件更換次數。

h、物料的反擊板采用的是棱條結構，因?yàn)槔鈼l尖角部分鑄造質量和熱處理后的硬度較高，抗磨損能力強，隨著抗磨面的逐漸增大，磨損尺寸逐漸減緩，反擊板材質采用耐磨合金鋼，有利于反擊板壽命的延長，反擊板的安裝方式為從側面推入鉸接件，再由緊固螺母壓緊。

現場視頻

設備配置：原料倉、1250復合式破碎機、皮帶運輸機

生產能力：35t/h

設備報價：10萬左右

價格分析

復合式破碎機的價格并不貴，主要是根據用戶需求的型號決定，該設備的應用領域較為廣泛，設備價格比較實惠，成本較低，市場上價格幾萬到幾十萬不等，一般低則2萬以上，具體價格請"報價咨詢"面對面交流。

復合破碎機廠家

紅星機器作為國內大型復合破碎機廠家，生產的復合破結構設計合理，零配件均選用上等優質的材料，經過各個合理加工工序打造而成，設備質量較硬，具有破碎比大、能耗小、運轉平穩、結構簡單、操作維修方便、使用壽命較長，設備成本價較低等特點，可幫助用戶創造更高經濟效益，非常適合大中小型石料的加工生產，紅星有完善的售前售中售后服務，可以保證用戶順利投產，歡迎廣大用戶前來選購。

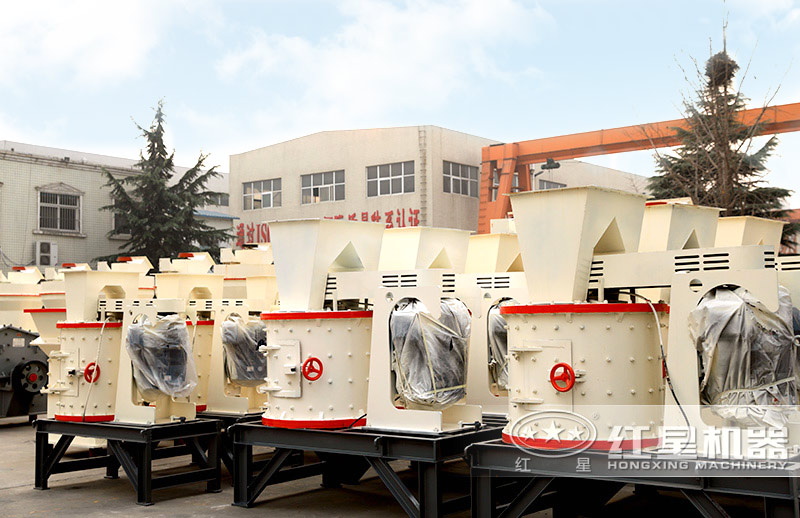

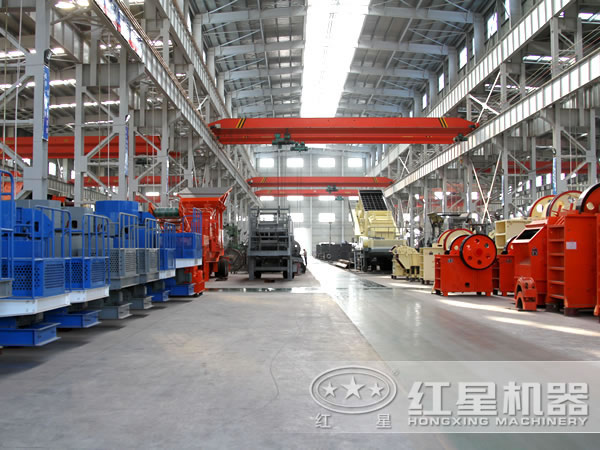

紅星復合式破碎機生產廠區

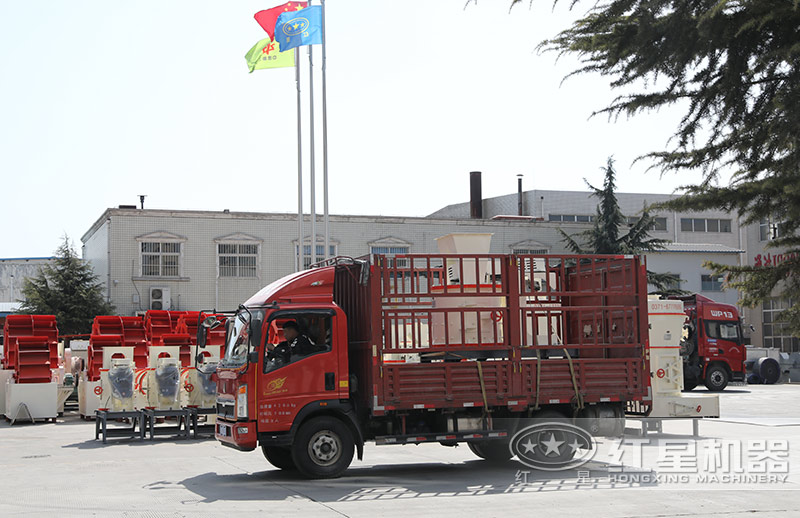

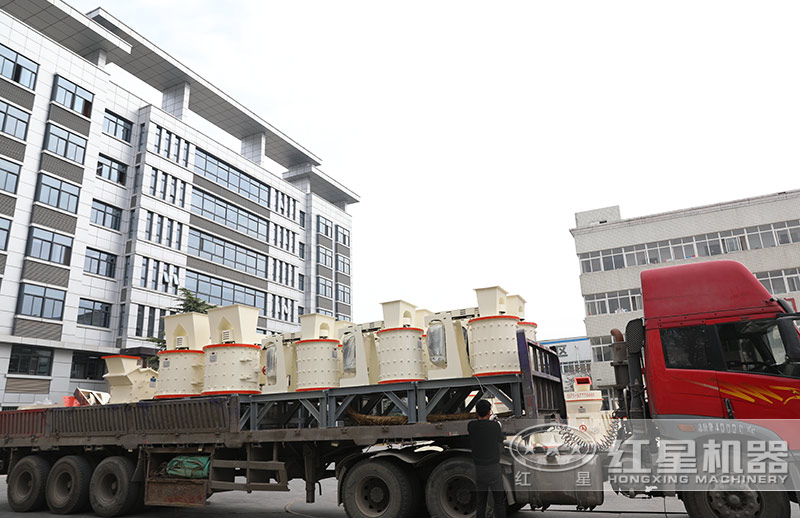

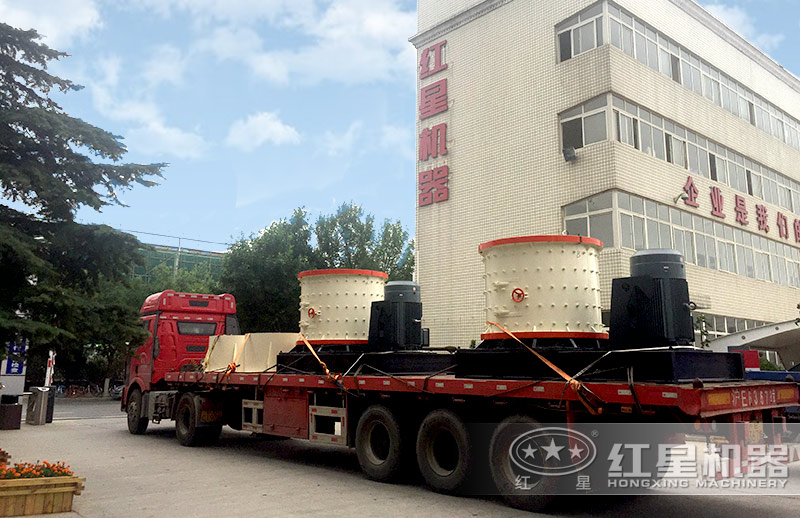

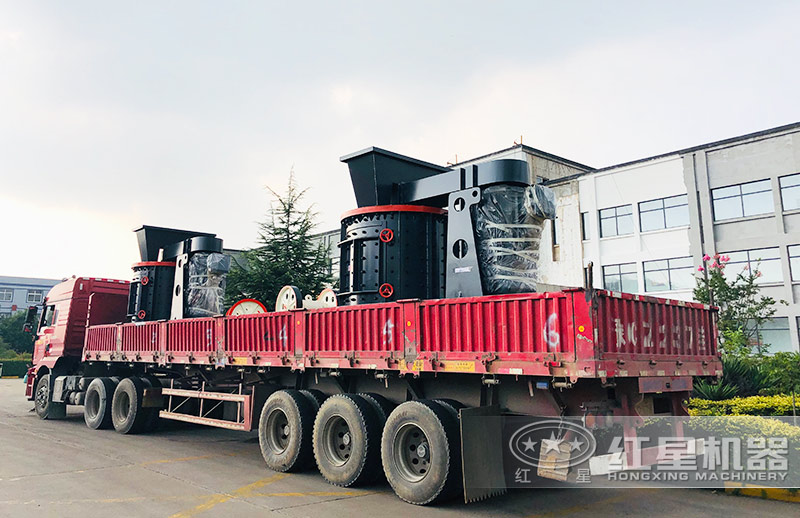

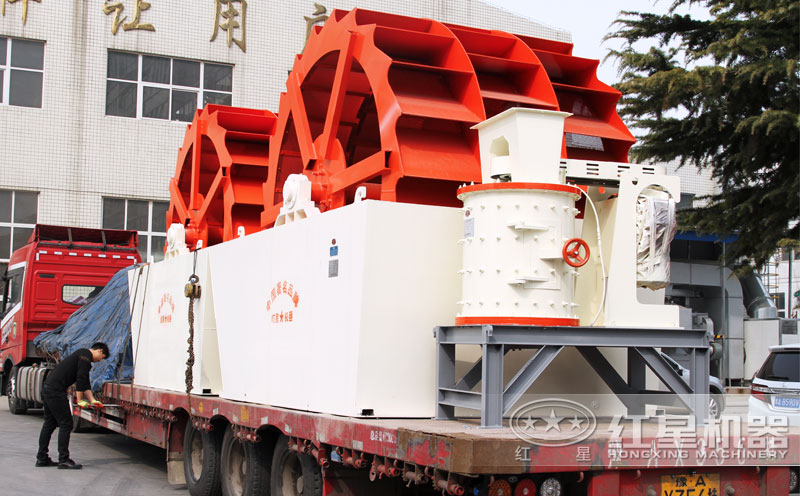

紅星復合式破碎機發貨

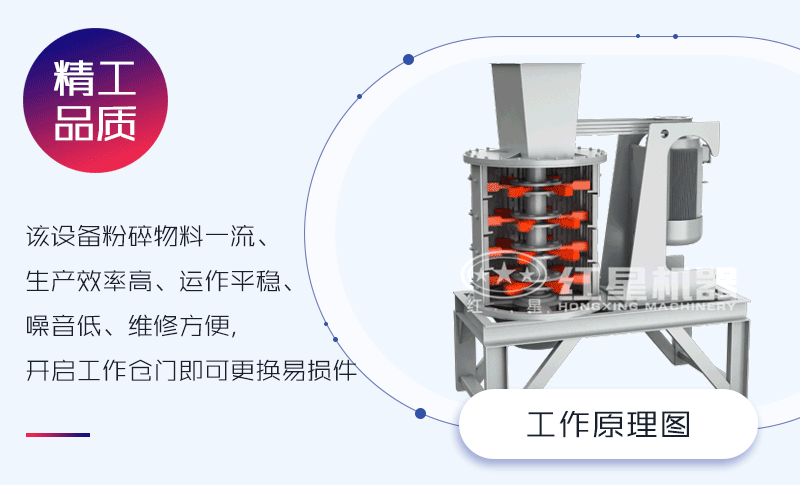

工作原理

復合式破碎機體內研磨物料運動狀態分為兩部分，其一在筒體內旋轉，其二為帶到一定高度后拋落，即拋落運動狀態。前者粉碎的主要形式為研磨，后者主要為沖擊。腔內物料隨著研磨和沖擊的綜合作用而得到充分破碎。

物料由進料口進入破碎腔，經過錘頭的沖擊、剪切、劈碎、折斷，使得物料粒徑降低，然后再經過反擊破碎，通過反擊破碎中的反擊板的沖擊、剪切和物料的自撞破碎，進一步降低和均衡物料粒徑，從而實現物料細致、均勻粉碎的目的。

紅星復合破重要零件的結構設計參數介紹

錘頭

1、根據實踐經驗，錘頭打擊物料后的允許速度損失隨著破碎機的規格大小而變，一般允許速度損失為40-60%。

2、錘頭在兩隔板之間按照60°的間隔布置六個錘頭，如此排布錘頭在破碎腔空間上有效利用了錘頭的“空間打擊”能力，能顯著提高破碎效率、降低能耗。

3、采用高鉻鑄鐵制造的錘頭，其耐磨性比高錳鋼錘頭提高數倍。

4、采用組合式錘頭設計代替整體式設計，單一錘頭磨損嚴重時無須再全部更換，只需更換磨損那塊即可，能大大降低生產成本，延長錘頭使用壽命。

注油管：對滑動軸承采用潤滑油，須用到注油管。注油管可用兩端有螺紋的鋼管，一端固定在機蓋上，一端用螺母固定在機座上。

密封裝置：本機采用氈圈式密封，利用矩形截面的毛氈圈嵌入梯形槽中所產生的對軸壓緊作用，獲得防止?jié)櫥吐┏龊屯饨珉s質、灰塵等侵入軸承室的密封效果。

導板傾角：為了要求給料有一定的垂直下落速度，要求入料口導板的傾角不應小于β=60°。

防護門：在物料破碎過程中，難免有難破碎的大塊物料落在反擊板和轉子之間，易引起物料阻塞。為方便清楚阻塞物料，保證機器的正常運行，所以開設防護門。

類型和參數

這里只羅列了部分復合破碎機型號，如果您需要做進一步了解復合破 ，請來紅星復合破設備部詳細咨詢！
