立式復合破碎機是在吸取國內外先進細碎設備生產技術的基礎上，優化設計而成的一種無篩條、可調式細碎設備，可廣泛適用于選礦設備的主流設備之一。在生產制造立式復合破碎機時，要滿足一定的技術要求。本文以破碎抗壓強度極限160MPa 以下物料的立式復合破碎機為例，詳細說明立式復合破碎機的技術要求標準。

立式復合破碎機適用范圍

（1）基本要求

①破碎機應符合本標準的要求，并按規定程序批準的圖樣和技術文件制造。

②同型號破碎機的零部件應具有互換性。

③軸承應有良好的密封防塵裝置，灰塵不得進入軸承內，不允許軸承有漏油現象。

④錘頭、反擊板、甩料盤等易損件更換應方便。

⑤在不影響產品性能的情況下，零部件的表面、角和棱的設計應符合GB 5083—1999的規定。

（2）外觀要求

①破碎機表面應平整，目測時不應有可見的凹凸不平現象。

②焊接件或鑄造件涂裝前，表面應經除銹及除氧化皮處理，其質量不低于GB/T 8923—1988中St2級的要求

③表面涂漆應色澤一致、均勻光滑，不允許有氣孔、氣泡、脫皮、流掛及漏涂等缺陷。

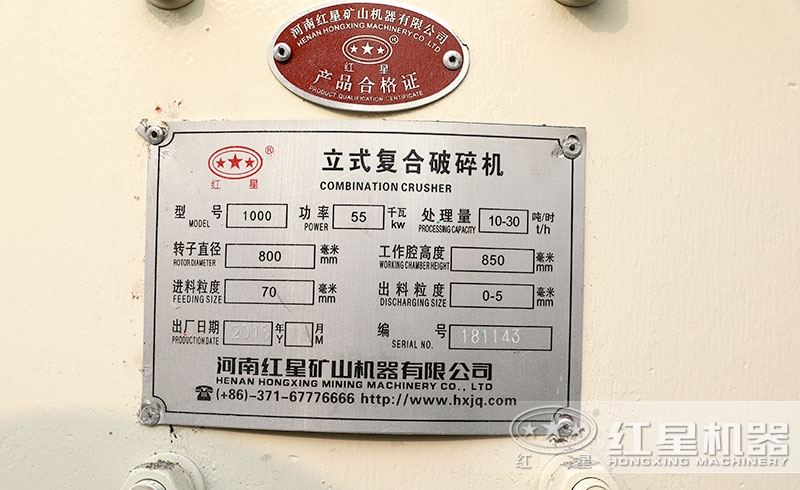

立式復合破碎機廠區實拍

每小時處理10-30噸

（3）零件要求

①焊接件應符合JB/T 5000.3—1998的規定。

②轉子體、簡體、機蓋、底盤等焊接件的長度尺寸未注極限偏差應符合JB/T 5000.5—1998中的B級精度。

③高錳鋼鑄件應符合GB/T 5680—1998的規定。

④錘頭和反擊板的硬度≥58 HRC、沖擊韌度ak≥8J/cm2。

⑤主軸采用超聲波探傷檢驗，應符合JB/T 5000.15—1998中V級的規定。

（4）整機要求

①盤車試驗，轉子轉動應靈活、平穩，錘頭與反擊板間應有合適的間隙，不得有卡阻、撞擊等異?，F象。

②總裝前，第一、第二轉子體應分別進行靜平衡試驗，其平衡精度應符合GB/T 9239—1988中的G16的規定。

③對稱位置上的錘頭重量差小于100g。

④破碎機的接合部位應嚴實密封，不應泄漏粉塵。

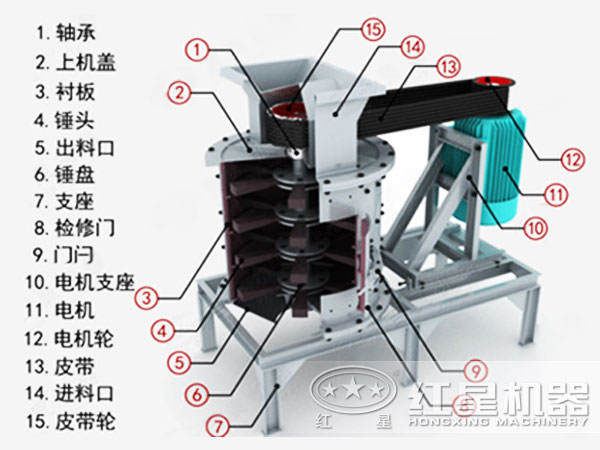

立式復合破碎機結構圖

（5）空負荷運轉要求

①破碎機筒體不應有劇烈振動，其較上部的雙振幅不應大于0.5mm。

②軸承溫升不應超過45℃，軸承較高工作溫度不應超過90℃。

③空負荷運行時，整機噪聲不得大于85dB（A）。

④破碎機連續運轉時間不少于2h，且軸承溫度達到穩定0.5h后，方能結束試運轉。

（6）成套性

①破碎機成套供貨范圍包括：主機、出料斗、干油泵、地腳螺栓等。

②破碎機隨機技術文件應包括：合格證明書、使用說明書、裝箱清單、外形基礎圖、易損件目錄。

匠心四十年，歡迎您預約來廠選購

以上就是立式復合破碎機全面的技術要求標準，其技術不斷更新中，歡迎咨詢我們。
