偏心軸套和平面止推軸承是彈簧圓錐破碎機的兩個重要部件，在設計破碎機時 ，也要合理設計這兩個部件，以保證破碎機發揮其較高的破碎性能。具體設計方法見下文。

彈簧圓錐破碎機的偏心軸套支承在底部平面止推軸承上。止推軸承裝在下架底蓋上，它由止推盤組成，由于兩塊盤之間的相對運動速度較大，磨損快，其中浮動盤的相對速度較低，磨損較輕。為了調整齒輪間隙，常在較下盤下面加數片較薄的墊片，但這造成累計誤差的加大，從而使偏心軸套產生歪斜，導致破碎機事故的發生。因此，在設計止推盤時，應該同時設計不同厚度的調整墊片，墊片是經過切削加工的。

由于平面止推滑動軸承的受力和潤滑條件不利，因此要驗算其pv值，應取2~4MPa。

根據已有資料確定偏心軸套的外徑D0和高度H后，驗算直襯套的許用應力值：

，式中D0是偏心軸套外徑，H是偏心軸套的高度（），[p]是偏心軸套的許用應力，正常工作時不超過8~10MPa；K是軸與套接觸不均勻系數，取K=0.5。之后，還需要驗算pv值是否在允許范圍內。

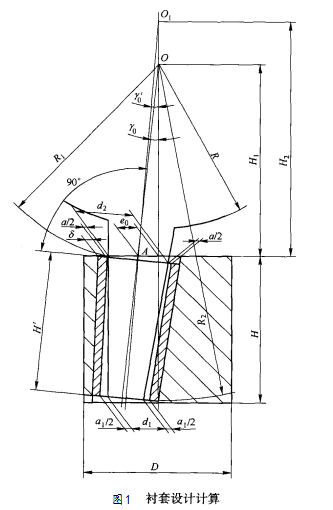

偏心軸套在垂直方向的位置的確定，即高度H1，可依據下圖確定：

在設計偏心軸套前，破碎腔、球面軸承及球面軸承座結構已確定。因此，由動錐懸掛點到偏心軸套上表面的高度H，要滿足兩個條件：當破碎力一定時，從節能的角度考慮，H1值要盡量??；H1值還受到破碎腔排料不產生堵料現象的限制。
