圓錐破碎機適用于破碎生產中的二級細碎階段，常于顎式破碎機搭配使用。圓錐破碎機發展歷史久、技術成熟、型號多樣，其中具有先進的結構設計、優秀的破碎能力、極佳的可靠性和低廉的生產運行成本等特點的單缸圓錐破碎機備受歡迎，這款破碎設備是紅星集團結合先進的破碎技術精心研發而成，屬于紅星機器SC（S）系列產品，集機械、液壓、電器、智能控制為一體，對破碎設備結構進行了更先進的優化，想了解更多，且聽小編細細道來。
單缸圓錐破碎機在生產線中的應用
一、“自我介紹”——單缸圓錐破碎機的型號參數
設備：單缸圓錐破碎機
進料粒度：≤560mm
生產能力：36-2181t/h
電機功率 ：90-750kw
成品規格：10-20mm;20-40mm;40-60mm;60-80mm
適用物料：河卵石，金礦石，石英砂，玄武巖，大理巖，方解石，鵝卵石，青石，石灰?guī)r，硅灰石等物料
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
細分屬性
SC-S中碎系列單缸圓錐破碎機：型號有四種，腔型有兩種，允許進料粒度不超過560㎜，產能為70-1050t/h。
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 （kw） | 處理能力（t/h） |
| SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
| C2 | 400 | 320 | 29 | 225-515 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 |
SC細碎系列單缸液壓圓錐破碎機：型號有六種，腔型有三種，允許進料粒度不超過370㎜，產能為36-2181t/h。
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 | 處理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 38 | 30 | 4 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 35 | 25 | 70-90 | |||
| SC250 | F1 | 215 | 170 | 16 | 250 | 116-396 |
| F2 | 110 | 90 | 13 | 117-194 | ||
| F3 | 38 | 30 | 100-125 | |||
| SC315 | F1 | 275 | 220 | 16 | 315 | 177-662 |
| F2 | 175 | 140 | 16 | 162-552 | ||
| F3 | 85 | 70 | 13 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
二、“自我剖析”——圖解單缸圓錐破碎機的工作原理
主要分為六大部分：1.上機架總成；2.下機架總成；3.動錐總成；4. 傳動軸總成；5.偏心套總成；6.液壓缸總成。
上機架總成的主要構件：1.上機架 2.軋臼壁 3.墊帽 4.上架體護板
下機架總成的主要構件：1.下機架 2.下機架護板 3.下機架內襯板 4.偏心套襯套 5.密封桶
動錐總成的主要構件：1.主軸 2.動錐軀體 3.軋臼壁
傳動軸總成的主要構件：1.槽輪 2.傳動軸 3.軸承 4.傳動軸架 5.小錐齒輪
偏心套總成的主要構件：1.配重環 2.偏心套 3.大錐齒輪 4.主軸襯套
液壓缸體總成：1.中摩擦盤 2.下摩擦盤 3.液壓缸體 4.缸套 5.缸底 6.位移傳感器

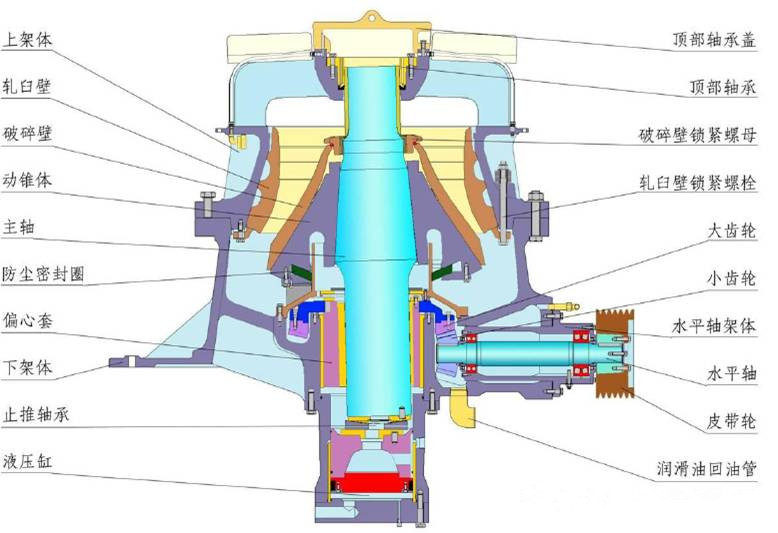

單缸液壓圓錐破碎機正切圖
圓錐式破碎機是利用層壓原理進行破碎機的，單缸圓錐破也不例外。
單缸圓錐破碎機工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件帶動偏心套組件和主軸組件以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。當物料加入到破碎腔后，主軸總成在物料的阻力下在偏心銅套內緩慢的自轉，內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎，破碎出的物料從而排料口排出。

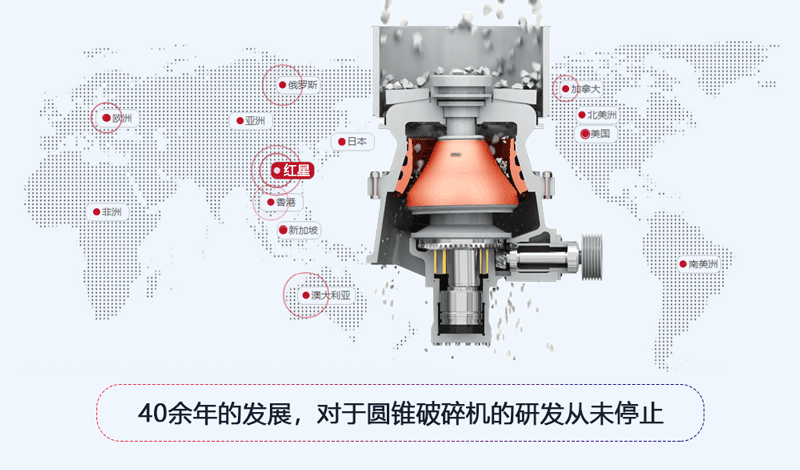

單缸圓錐破碎機工作原理演示
三、“自我審視”——單缸圓錐破碎機的優點與缺點
1.優點
（1）效率高、粒型好
采用特有的破碎腔形以及層壓破碎原理，使該機具有更高的破碎效率，而產出的成品也更好，立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。
（2）壽命長、安全性強
采用稀油潤滑，有效提高了設備的使用壽命；除此之外先進的液壓技術也實現了過載保護和液壓調整排料口，降低設備的故障率。
（3）自動化程度高、能耗低
機器在將破碎沖程、破碎速度以及破碎腔形狀的恰到好處的組合設計，比老式圓錐破碎機的產量高 35%~60%；另外PLC+觸摸屏的全自動控制系統也使其操作起來更便捷。

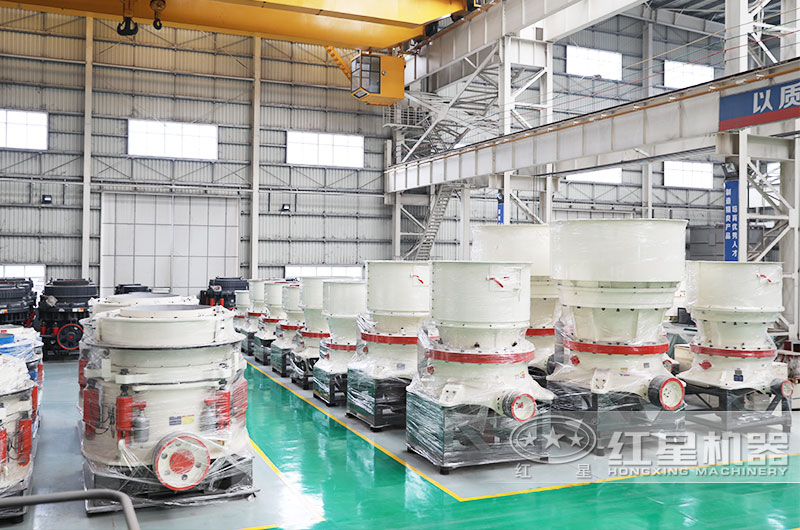

紅星機器的圓錐破碎機生產廠區
2.缺點
單缸液壓圓錐破最大的缺點是它只有一個油缸，所以破碎力相對多缸液壓圓錐破要小一些，如果破碎一些質地很硬的石料時，且對成品規格要求嚴苛，建議選擇多缸。不過不要想當然的進行判斷，建議咨詢生產廠家后再做決定。
以上就是對于單缸圓錐破碎機進行的圖解說明，如果您對該設備感興趣，想了解更多報價內容，歡迎在線咨詢我們！
