加工物料：高嶺土
生產能力：270萬噸/年

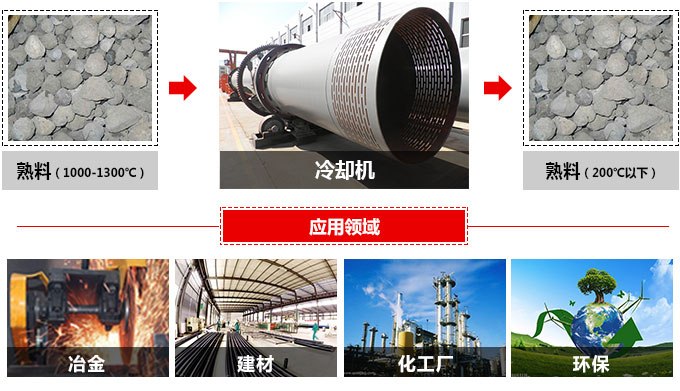

單筒冷卻機是回轉窯系統中重要設備之一，也可稱為回轉式冷卻機。該設備的作用是將從回轉窯出來的熟料（1000-1300℃）冷卻到（200℃以下），同時提高熟料質量和易磨性。
單筒冷卻機的用途
單筒冷卻機可以用于冷卻剛剛烘干后的有一定熱度的原料，經過冷卻后，可更快的進入原料的下一加工環節。在回轉窯系統中起著非常重要的作用，對經過高溫加工后的熟料進行冷卻，通常用于冷卻粘土、鎂砂和燒結白云石等，效果非常顯著。
性能優勢
- 1熱效率高
單筒冷卻機可以將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了回轉窯的熱效率
- 2結構簡單、維護容易
同時它具有結構簡單，運轉率高，操作維護非常方便，適用于小型水泥廠使用

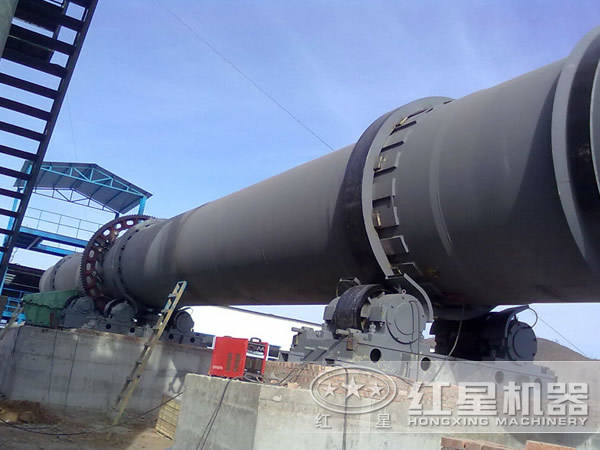

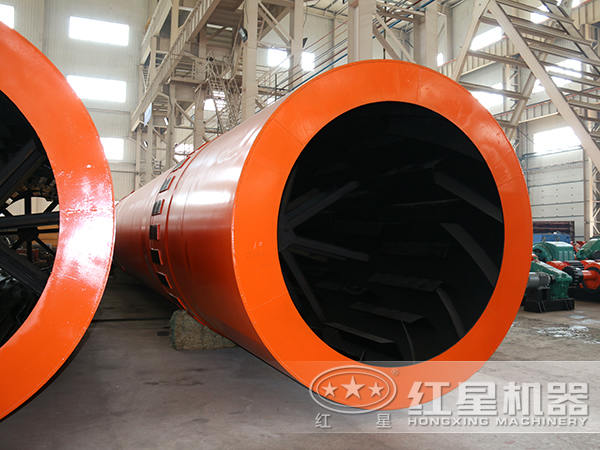

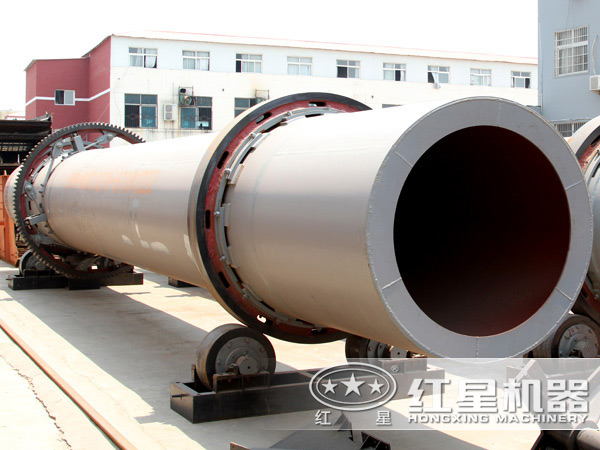

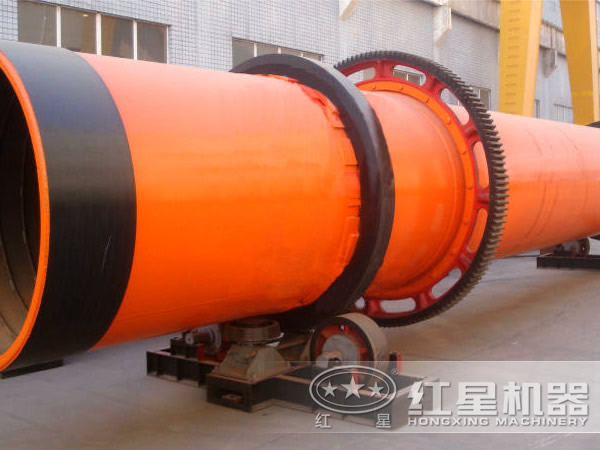

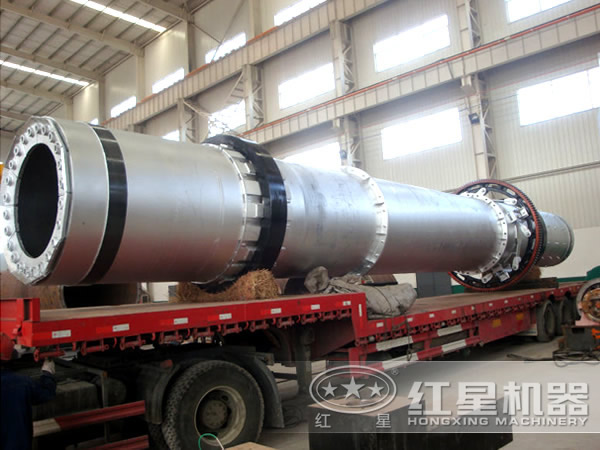

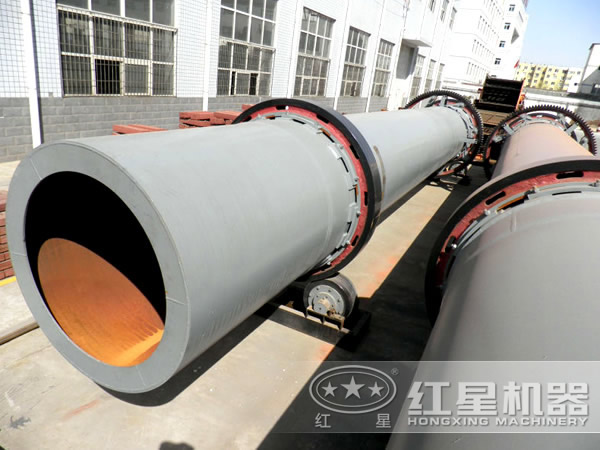

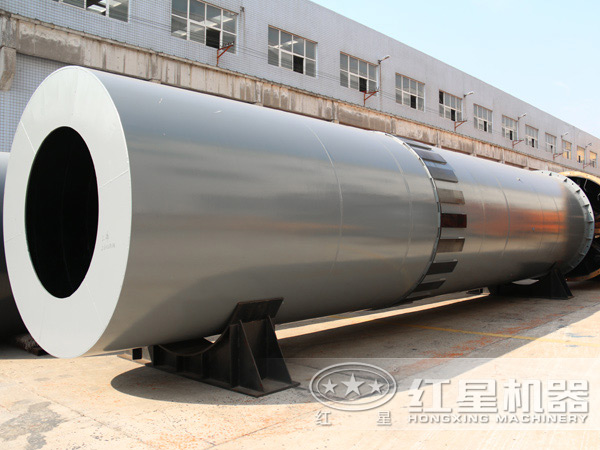

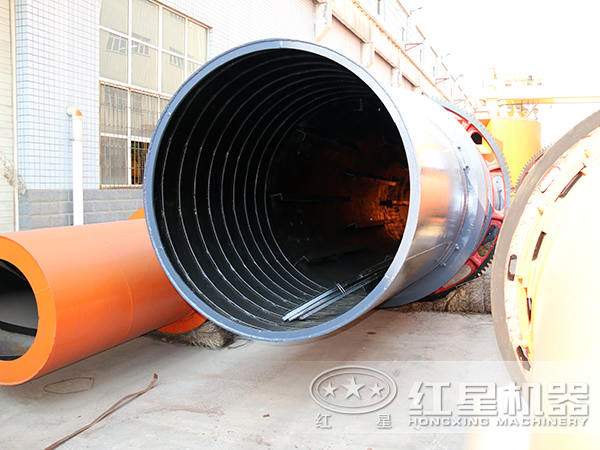

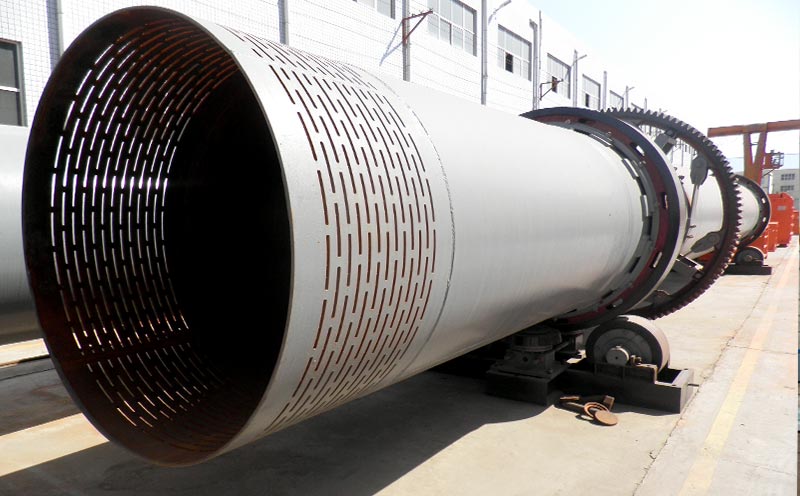

單筒冷卻機圖片
工作原理

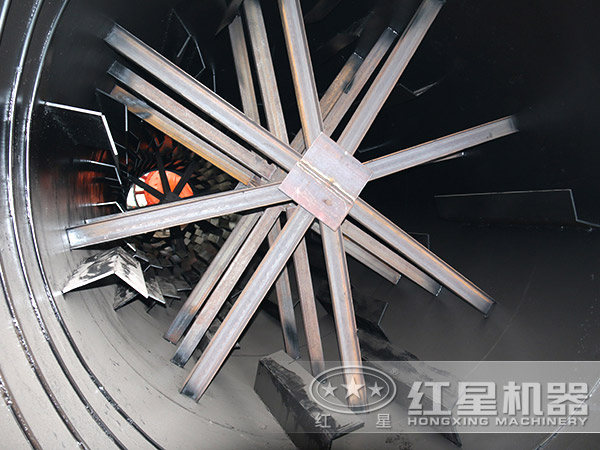

高溫熟料通過進料裝置進入冷卻機，冷卻機回轉帶動物料與空氣進行充分熱交換，同時隨著窯體按照設計的斜度和轉速不停轉動，物料也在窯內周期性的翻滾前進，從而把原料由進料端輸送到出料端，并保證在物料通過回轉窯的時間內將其冷卻到200℃以下。
技術參數
| 規格 (直徑×長度) |
生產能力 (t/h) |
安裝斜度 (%) |
主減速機 | 主電動機 (kw) |
總重量 (t) |
| Φ1.5×15 | 2-3 | 3-5 | ZQ500 | 15 | 28 |
| Φ1.5×20 | 3-4 | 3-5 | ZQ500 | 15 | 35 |
| Φ1.8×18 | 4-6 | 3-5 | ZQ500 | 18.5 | 47 |
| Φ2.0×22 | 7-8.5 | 3-5 | ZQ500 | 22 | 61 |
| Φ2.2×18 | 7-8.5 | 3-5 | ZQ500 | 22 | 64 |
| Φ2.2×22 | 8-10 | 3-5 | ZQ650 | 30 | 73 |
| Φ2.4×24 | 12-15 | 3-5 | ZS125 | 45 | 98 |
| Φ2.5×25 | 15-20 | 3-5 | ZS125 | 55 | 110 |
| Φ2.8×28 | 16-22 | 3-5 | ZL100 | 55 | 130 |
| Φ3.0×30 | 20-25 | 3-5 | ZL115 | 75 | 169 |
| Φ3.2×36 | 28-32 | 3-5 | ZL115 | 90 | 200 |
| Φ3.3×40 | 32-36 | 3-5 | ZL130 | 132 | 237 |
| Φ3.6×36 | 35-38 | 3-5 | ZSY450-28 | 185 | 318 |
| Φ4.0×36 | 50-60 | 3-5 | ZSY450-25 | 220 | 348 |
| Φ4.0×45 | 60-70 | 3-5 | ZSY450-25 | 250 | 414 |
| Φ4.5×50 | 70-75 | 3-5 | ZSY500-25 | 315 | 576 |
