分級破碎機是一種新型的破碎設備，破碎機能否發揮其高產的破碎性能與其設計的合理性密切相關。在其具體設計過程中，涉及到的問題較多，如齒輥轉向、破碎比的確定等，本文主要對這些問題進行分析，并提出具體的解決方案。

1、分級破碎機轉向的確定

破碎機轉向有向內轉和向外轉兩種轉向。轉向的確定應根據入料中的粒度分布和破碎物料的機械物理性能來確定。若待碎物料中小于出料粒度的物料含量較高，可選擇兩相背旋轉的齒輥以加速物料透篩；若待碎物料中大于出料粒度的物料含量較高，可選擇內轉以充分利用破碎動力。

2、破碎齒輥轉速的確定

低轉速是當今破碎機設計中的一個重要方向。分級破碎機主要利用低轉速下的高扭矩所產生的剪切和拉力對物料進行破碎。采用低轉速突出的優點是粉煤出量少，破碎強度高，破碎齒輥的磨損率低。在設計中具體的轉速可結合待碎物料的機械物理性能及要求的處理能力來確定。一般來說，破碎齒輥的齒尖圓周速度不應超過3m/s。

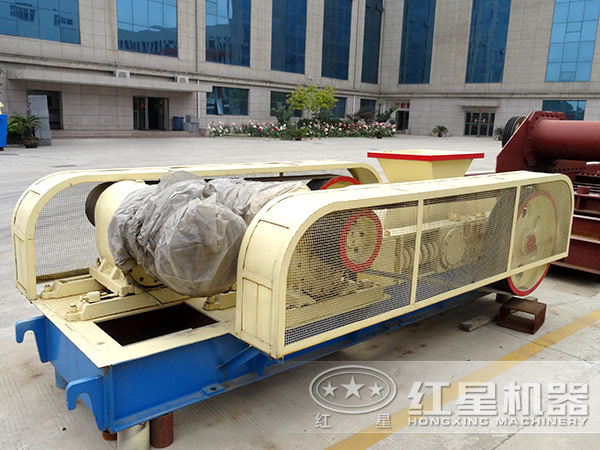

分級破碎機

3、破碎比的確定

破碎比的選擇是破碎機設計中重要的因素之一。根據經驗，破碎比一般選3左右為合適，大不應超過6。

4、破碎齒的設計

破碎齒是破碎機的直接工作件，磨損問題相當嚴重，我國目前許多破碎輥采用30CrMnSi鑄造而成。此類鋼的硬度和耐磨性較差，無法適應強磨粒磨損的要求。國外一些廠家采用齒座一破碎齒形式，破碎齒通過螺栓聯接固定在齒座上，或在齒尖部分鑲嵌可拆卸的硬質合金頭等方法。如有磨損可直接在破碎輥齒上堆焊修復。

總之，在設計破碎機時，要對可能影響破碎效率的因素統籌考慮，才能充分發揮其高產的破碎性能。
